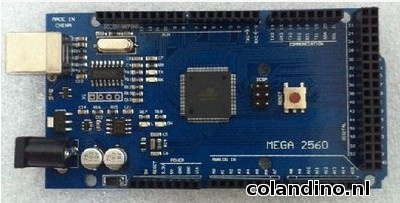

Arduino Mega 2560
Arduino Mega 2560 is de nieuwste versie van het ontwikkelbord en de opvolger van Arduino UNO. Dit bordje heeft dezelfde kloksnelheid als de Arduino Uno, maar is door het veel grotere geheugen en meer dan verdubbeld aantal pinnen een echte krachtpatser.
Deze Arduino is erg populair en is door de ingebouwde USB interface erg gemakkelijk te programmeren. Met de Arduino development software heeft u uw eerste programma al binnen enkele minuten draaien.
Eigenschappen
| Microcontroller | ATmega 2560 |
| Operating Voltage | 5V |
| Input Voltage (aanbevolen) | 7-12V |
| Input Voltage (limieten) | 6-20V |
| Digital I/O Pins | 54 (waarvan er 15 mogelijk PWM output geven) |
| Analog Input Pins | 16 |
| DC Current per I/O Pin | 40 mA |
| DC Current for 3.3V Pin | 50 mA |
| Flash Memory | 256 KB (ATmega328) 8 KB wordt gebruikt door de bootloader |
| SRAM | 8 KB (ATmega328P) |
| EEPROM | 4 KB (ATmega328P) |
| Clock Speed | 16 MHz |
Het betreft de 3e revisie (nieuwste) met de volgende aanpassingen:
- Atmega 16U2 vervangt 8U2.
- Sterker RESET circuit.
- SDA and SCL pinnen toegevoegd bij de AREF pin en 2 nieuwe pinnen bij de RESET pin, namelijk de IOREF pin, waardoor shields zich kunnen aanpassen aan het voltage vanaf het bord. In de toekomst zijn schilden compatibel met zowel de 5v als 3,3v versie. De 2e pin is niet aangesloten en is gereserveerd voor toekomstige updates.
Deze arduino is een clone, dat betekend dat dit bord niet in de orginele fabriek is gebouwd. Het enige verschil tussen orginele en clones is dat deze Arduino's goedkoper zijn. Alle componenten en schakelingen zijn verder identiek.
