Arduino Nano R3

Printen

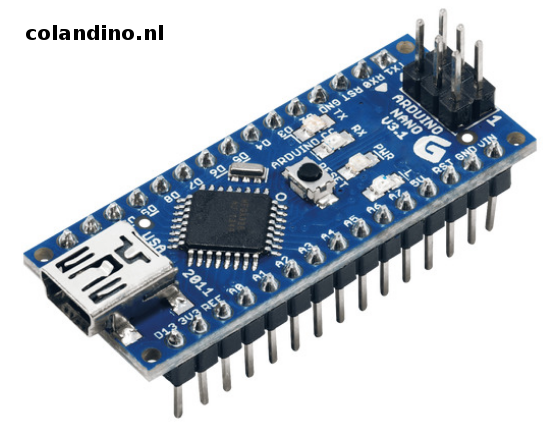

De Arduino Nano is een klein, compleet, breadboard-vriendelijk bordje gebaseerd op de ATmega328.
Verkoopprijs: 5,00 €

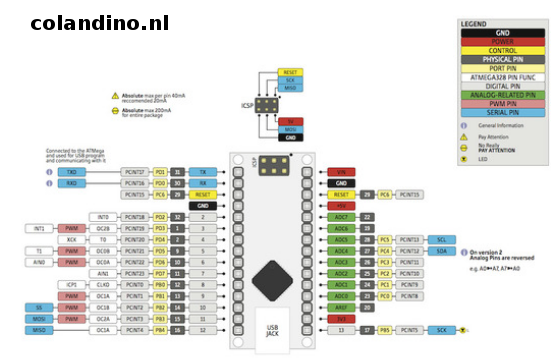

Nano-R3-02
Beschrijving

Dit bordje gebruikt dezelfde chip als de UNO, maar zit in een andere verpakking. Dit bordje heeft geen DC power jack, en wordt aangestuurd met een Mini-USB kabel.

Eigenschappen

Microcontroller ATmega328P
Operating Voltage 5V
Input Voltage (aanbevolen) 7-12V
Input Voltage (limieten) 6-20V
Digital I/O Pins 14 (waarvan er 6 mogelijk PWM output geven)
Analog Input Pins 8
DC Current per I/O Pin 40 mA
DC Current for 3.3V Pin 50 mA
Flash Memory 32 KB (ATmega328) 0.5 KB wordt gebruikt door de bootloader
SRAM 2 KB (ATmega328P)
EEPROM 1 KB (ATmega328P)
Clock Speed 16 MHz


Het betreft de 3e revisie (nieuwste) met de volgende aanpassingen:

  • Sterker RESET circuit.
  • SDA and SCL pinnen toegevoegd bij de AREF pin en 2 nieuwe pinnen bij de RESET pin, namelijk de IOREF pin, waardoor shields zich kunnen aanpassen aan het voltage vanaf het bord. In de toekomst zijn schilden compatible met zowel de 5v als 3,3v versie. De 2e pin is niet aangesloten en is gereserveerd voor toekomstige updates.


Deze arduino is een clone, dat betekend dat dit bord niet in de orginele fabriek is gebouwd. Het enige verschil tussen orginele en clones is dat deze Arduino's goedkoper zijn. Alle componenten en schakelingen zijn verder identiek.
